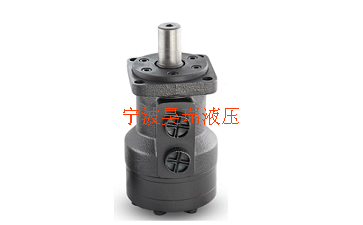

BMP1系列摆线液压马达
BMP1系列摆线液压马达是一种小体积、经济型轴配流液压马达。采用整体式转定子付，6/7齿结构，结构紧凑、重量轻、功率密度大。其特点：
*整体式转定子付采用世界先进加工工艺手段，确保整机体积小、效率高、转速高、寿命长。
*轴密封承压高、可串、并联使用。
*结构设计先进，功率密度大。
*输出轴的前端具有两个球轴承轴承，能承受一定的径向力。
主要技术参数
类型 | BMP1 | BMP1 | BMP1 | BMP1 | BMP1 | BMP1 | BMP1 | BMP1 | BMP1 |
规格 | 50 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 |
排量（cm3/rev.） | 51.7 | 77.7 | 96.2 | 117.9 | 155.5 | 189.9 | 231 | 311.7 | 386.2 |
最高转速 （rpm） | 额定 | 703 | 592 | 471 | 380 | 296 | 236 | 190 | 151 | 119 |
最大 | 879 | 740 | 589 | 475 | 370 | 296 | 237 | 189 | 149 |
最大扭矩 （N.m） | 额定 | 81 | 129 | 161 | 202 | 204 | 269 | 332 | 406 | 435 |
最大 | 81 | 129 | 161 | 202 | 245 | 286 | 360 | 406 | 435 |
最大输出功率（kW） | 最大 | 7 | 9.1 | 9 | 9.1 | 8.7 | 8.1 | 8.2 | 7.2 | 6.1 |
最高工作压差 （MPa） | 额定 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 11 | 11 | 11 | 10 |
最大 | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 |
最大流量 （L/min） | 额定 | 36 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
最大 | 45 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
重量 （kg） | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 6.7 | 6.9 | 7.4 |
类型 | 最大入口压力 | 最大出口压力（接泄油口） |
BMP1 50-400 | 额定（MPa） | 14 | 14 |
最大（MPa） | 17.5 | 17.5 |
*额定转速、扭矩是指在额定流量、压力下的输出值。
*最大值是指该排量马达可以工作的最大值。
*不允许同时在最大转速和最大压力下使用马达。
*最高工作油温80℃。
*外接泄油管除可以保持较低的背压外，还可以使马达内产生的磨损污染带走，并可产生一定的冷却作用。
*马达全负荷工作前应有磨合期，推荐在最大工作压力的30%以下磨合1小时。
外形连接尺寸
